Установка и подключение электрооборудования

Установка розеток, выключателей, монтаж УЗО и автоматов

Стиральные, посудомоечные машины, бойлеры, электроплиты, духовые шкафы, а так же розетки, выключатели, люстры, бра, автоматы и УЗО(Устройство защитного отключения) относятся к категории электрооборудования. Для правильной работы бытовой и осветительной техники должно быть выполнено правильное подключение к электросети. Грамотно и качественно поставлены выключатели и розетки, в щите выполнена система защиты соответствующая определенному типу электрооборудования. В соответствии с правилами смонтированы автоматы и блоки утечки тока. Далее мы рассмотрим типы розеток и выключателей, схемы обычных, проходных и перекрестных переключателей с возможностью включения с нескольких мест. Типы автоматов, УЗО и дифференциальных автоматов, их характеристики и рекомендации по применению.

Содержание статьи

Установка розеток

Розетки делятся на нескольких типов. Отличаются по способу установки  и степени защиты. Рассмотрим все по порядку.

Установка розетки для скрытой проводки.

Скрытая проводка самый распространенный на сегодняшний день способ монтажа. Для установки скрытой розетки или блока мы подготавливаем отверстие в существующей конструкции и выполняем эту работу  алмазным инструментом с применением пылеотсоса Далее, закрепляем установочную коробку с  помощью гипса или алебастра.  Заводим кабель и изолируем провода.После проведения малярных работ, покраски и поклейки обоев производим установку механизма  и декоративной части. На этом установка скрытой розетки считается завершенной. Можно подключать бытовую технику и всевозможные электроприборы.

Скрытая розетка Механизм скрытой розетки Рамки для скрытых розеток

Установка розетки для открытой проводки.

Открытая проводка применяется,  когда ремонт в помещении уже сделан, и требуется установить дополнительные розетки, так же в иных случаях предусмотренных ПУЭ (правила устройства электроустановок). Их мы в этой статье рассматривать не будем. Сначала делаем разметку в местах установки розеток, монтируем коробку или механизм, в зависимости от конструкции. После подключения кабеля, устанавливаем декоративную часть, и розетка готова к эксплуатации.

Розетка для открытой проводки Двойная розетка для открытой проводкиБлок розеток для открытой провjдки

Установка влагозащищенной розетки с классом защиты IP.

1 1 1 1 1 Рейтинг 4.50 (4 Голосов)


Установка выключателей

Схема работы проходного выключателя

Мы заходим в помещение и включаем свет. С этой задачей отлично справляются выключатели. Что может быть проще. Однако, выключатели сильно отличаются друг от друга, как по дизайну, так по функциональности и способу установки. Устройство изготавливают из высококачественного ударопрочного пластика c гладкими поверхностями. Устанавливаются выключатели в легкодоступных местах и работают в цепях открытой и скрытой электропроводки. Дизайн устройств отличается разнообразием. Есть классические изделия не подверженные  веяниям моды. Встречаются  модели, придающие интерьеру черты индивидуальности. Цветовая палитра выключателей способна удовлетворить самый изыскательный вкус. Строгие (белые или черные), разнообразных цветов и оттенков.  Поэтому добиться сочетания с обоями, деревянными панелями обшивки или мебелью - задача вполне решаемая. Многие компании выпускают  изделия  с декоративными сменными панелями. После установки выключателя, на смонтированный механизм легко можно установить различные накладки. Теперь поговорим о функциональности и рассмотрим схемы подключения обычных и проходных выключателей (переключателей).  Выключатели бывают одиночными, двойными или тройными. Могут устанавливаться в блоки для решения сложных светотехнических задач и расширенного управления освещением.  Если по техническому заданию требуется  включать одну световую группу с двух и более  мест- устанавливаются проходные выключатели (переключатели). Схемы подключения приведем ниже.

Одиночный выключатель

Установка одиночного выключателя Схема установки одиночного выключателя

Устанавливается при входе в небольшие помещения. Управляет одним светильником или группой светильников небольшой мощности. На картинке справа приведена схема подключения одиночного выключателя и внешний вид. Одиночные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты.

Двойной выключатель

Установка двойного выключателяСхема установки двойного выключателя

Как и одиночный выключатель  устанавливается при входе в небольшие помещения. Управляет двумя группами светильников. Например, люстра + бра или люстра с двойным включением. Двойные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения двойного выключателя и внешний вид.

Тройной выключатель.

Установка тройного выключателя Схема установки тройного выключателя

Управляет тремя группами светильников. Применяется в случае,  когда необходимо с одного места включать разные световые зоны. Это квартиры, офисы, производственные помещения. Тройные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения тройного выключателя и внешний вид

Блок выключателей.

Выключатели, установленные в блоках, могут управлять любым количеством светильников, ограничиваются лишь «полетом фантазии» дизайнера и пожеланиями заказчика. Однако, на практике обычно применяются блок, состоящие из двух или трех выключателей.

Проходной выключатель (переключатель).

1 1 1 1 1 Рейтинг 4.67 (3 Голосов)


Монтаж и установка автоматов в квартирный щит

Услуги электрика по установке и подбору автоматов (автоматических выключателей)

Монтаж автоматов (Автоматических выключателей)

Установка и замена автоматов (автоматических выключателей) является первоочередной задачей электрика при ремонте и замене электропроводки. При любом ремонте или реконструкции строительных объектов, будь то маленькая квартира, жилой дом, торгово-развлекательный комплекс электрика занимает одну из первых строк. Старые системы защиты устарели морально и физически. Большое количество технологического оборудования на производствах, системы вентиляции и кондиционирования.  Стиральные, посудомоечные машины, духовы шкафы, гидромассажные ванны в квартирах потребовали обеспечения дополнительных мер безопасности.  Установка  автоматов (автоматических выключателей) наряду с диф  автоматами (дифференциальными  автоматами) и  УЗО (устройство защитного отключения) обеспечивает корректную работу электрики, защиту групповых линий от короткого замыкания  и перегрузки. В ИП «ЭЛЕКТРИК-РБ» Вы можете заказать услуги  электрика для монтажа щита и системы защиты и автоматики.  Электрики компании выполняет любые заказы по замене и установке  автоматов (автоматических выключателей) для частных лиц и организаций с неизменным качеством,  соблюдением СНиПов (строительные нормы и правила) и ПУЭ (правила устройства  электроустановок).



Для чего устанавливать автомат (автоматический выключатель)

Автомат (автоматический выключатель) предназначен для защиты групповых линий от перегрузок и сверх токов (короткого замыкания). Монтируя  автоматы  электрики руководствуются определенными Схема подключения автоматов (автоматических выключателей)требованиями предъявляемыми  к электрическим сетям. Мощность потребителей подключенных  к групповой линии, сечение кабеля питающего оборудование и возможности электрических  сетей. Сечения кабеля и допустимые длительные токи можно посмотреть в ПУЭ иди в разделе сайта  «Нормы и правила проведения электромонтажных работ». Воспользовавшись услугами электрика компании,  Вы избавите себя от необходимости штудировать строительные нормы и правила, рассчитывать нагрузки,  которые вам понадобятся раз в пятилетку.  Имея многолетний опыт работы электрики Ип «ЭЛЕКТРИК-РБ» подберут необходимые номиналы автоматов (автоматических выключателей) исходя из всего вышесказанного.



Принцип действия автомата

1 1 1 1 1 Рейтинг 5.00 (1 Голос)


Монтаж Диф автоматов (дифференциальных автоматов) в квартире, доме, на предприятии

Услуги электрика по установке диф автоматов (дифференциальный автомат)

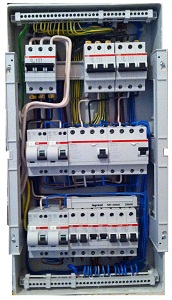

Монтаж Диф автоматов (дифференциальный автомат)Монтаж Диф автоматов (дифференциальный автомат)

Появление огромного количества  посудомоечных, стиральных машин, бойлеров, гидромассажных ванн в квартирах, технологического оборудования на предприятиях работающего с водой, потребовали более ответственного отношения к безопасности. Вода является проводником электричества, попадая на контакты электроприборов, поврежденную изоляцию проложенных кабелей представляет серьезную угрозу здоровью и жизни человека. Монтаж диф автоматов (дифференциальный автомат) , наравне с УЗО (устройство защитного отключения) в монтажной схеме многократно уменьшают риск поражения электрическим током. Смонтированные в распределительных щитах или специальных боксах приборы защищают групповые линии работающие во влажных помещениях от несанкционированных утечек тока, дифференциальные автоматы так же от перегрузок и короткого замыкания. В компании ИП «ЭЛЕКТРИК-РБ» Вы можете срочно вызвать электрика для монтажа щита и системы защиты и автоматики. . В кратчайшие сроки, удобное время специалист выедет на объект и окажет услуги в области электромонтажа, установит диф автоматы (дифференциальные автоматы) , смонтирует автоматические выключатели, УЗО (устройство защитного отключения) с соблюдением СНиПов (строительные нормы и правила) и ПУЭ (правила устройства  электроустановок).

Для чего устанавливать диф автоматов (дифференциальный автомат

Схема подключения УЗО (устройство защитного отключения)

Почему монтаж  диф автомата (дифференциальный автомат) для защиты от утечки тока в электрических сетях предпочтительней. УЗО не срабатывает при перегрузках в рабочей цепи, не защищает от сверх токов, короткого замыкания,  дифференциальный автомат совмещает все эти функции. Обычный блок утечки в схеме должен обязательно монтироваться последовательно с автоматическим выключателем, что занимает дополнительное место в щите, ведет к удорожанию электромонтажных работ, усложнению дальнейшей  эксплуатации.  Диф автомат одинаково хорошо срабатывает на перегрузку и утечку тока. Напомним, при напряжении 220 вольт смертельным для человека является ток всего в 50-100 миллиампер, срабатывание устройства происходит при 10-30 миллиамперах утечки. Схема подключения ДИФ автомата (дифференциальный автомат) В большинстве случаев поражение электрическим током происходит в нештатных ситуациях, повреждение изоляции проложенного кабеля, пробой на корпус и неисправность электроприборов, попадание воды в розетки, распределительные коробки. Установленный в распределительном щите диф автомат (дифференциальный автомат) защитит Вас от утечки тока, а проложенные кабели от перегрузки. Согласно ПУЭ (правила устройства  электроустановок) УЗО или ДИФ обязательно должен устанавливаться на группы питающие влажные помещения, в сухие помещениях установка обязательной не является, однако подумайте, выбор

Принцип действия ДИФа

1 1 1 1 1 Рейтинг 4.50 (2 Голосов)


Установка УЗО (устройство защитного отключения) в квартире, доме, на предприятии

Услуги электрика

Установка УЗО (устройство защитного отключения)Установка УЗО (устройство защитного отключения)

Сегодня установка УЗО (устройство защитного отключения) в любой электрической схеме жизненно важное мероприятие. Появление большого количества  стиральных, посудомоечных машин в частных квартирах, работающего с водой технологического оборудования на предприятиях требует максимально обезопасить человека находящегося рядом с этой техникой. Обычно, при проведении электромонтажных работ, приборы устанавливаются в групповых распределительных щитах, дополняя систему защиты и автоматики. В нашей компании Вы можете срочно вызвать электрика для установки УЗО (устройство защитного отключения), дополнительных автоматов и проведения электромонтажных работ. В кратчайшие сроки, удобное время специалист выедет на объект и окажет услуги в области электромонтажа.

Для чего устанавливать УЗО (устройство защитного отключения)

Блок защиты от утечки тока, второе название устройства, говорит сам за себя. УЗО не защищает от сверх токов, короткого замыкания, не срабатывает при перегрузках в рабочей цепи, хотя тока достигают десятков, порой сотен ампер, для этих целей существуют автоматические выключатели (автоматы). Однако если происходит утечка,  все сразу меняется. Напомним, при напряжении 220 вольт смертельным для человека является ток всего в 50-100 миллиампер, обычный автомат срабатывает при 10-16 амперах, разница в сто раз! Установка УЗО (устройство защитного отключения) помогает решать эту проблему. В большинстве случаев поражение электрическим током происходит в нештатных ситуациях, повреждение изоляции проложенного кабеля, пробой на корпус и неисправность электроприборов, попадание воды в розетки, распределительные коробки. Фаза может появиться где угодно, начнется утечка тока мимо рабочей цепи, эти токи и отслеживает  блок защиты от утечки тока. Срабатывание происходит при 10-30 миллиамперах утечки, а опасны для человека 50-100 миллиампер! Устанавливайте УЗО (устройство защитного отключения), берегите свои жизни! Согласно ПУЭ (правила устройства  электроустановок) прибор обязательно должен устанавливаться на группы питающие влажные помещения, в сухие помещениях установка не предусматривается, подумайте, выбор за Вами!

Принцип работы УЗО (устройство защитного отключения)

Принцип его работы основан на реакции датчика тока на изменение дифференциального тока в проводниках, по которым электроэнергия подается на электроустановку, для которой организована защита. В качестве датчика тока используют дифференциальный трансформатор тока, намотанный на тороидальном сердечнике. Пороговый элемент, который определяет при каком токе будет срабатывать УЗО, делают, как правило, на магнитоэлектрическом реле с высокой чувствительностью. Принцип работы можно описать и так, однако без специального образования разобраться в этом будет сложно. Рассмотрим упрощенную схему работы. Устанавливаем УЗО (устройство защитного отключения)  в электрическую цепь для защиты «Нагрузки». В нормальном режиме ток протекает по линии, обозначенной синим цветом. Нештатная ситуация, пробой изоляции, попадание воды, человек дотронулся до оголенного провода. Произошла утечка тока, на рисунке красная стрелка, установленное в цепи УЗО (устройство защитного отключения) сравнивает токи,

1 1 1 1 1 Рейтинг 5.00 (1 Голос)
